WBK-Ⅲ型預制架空蒸汽保溫管

WBK serise prefabricated aerial steam insulation pipe

產品介紹

Product detalls

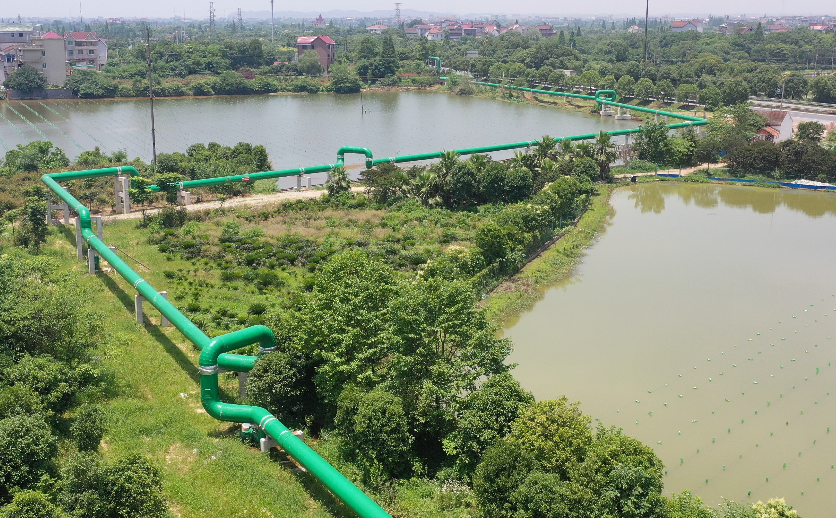

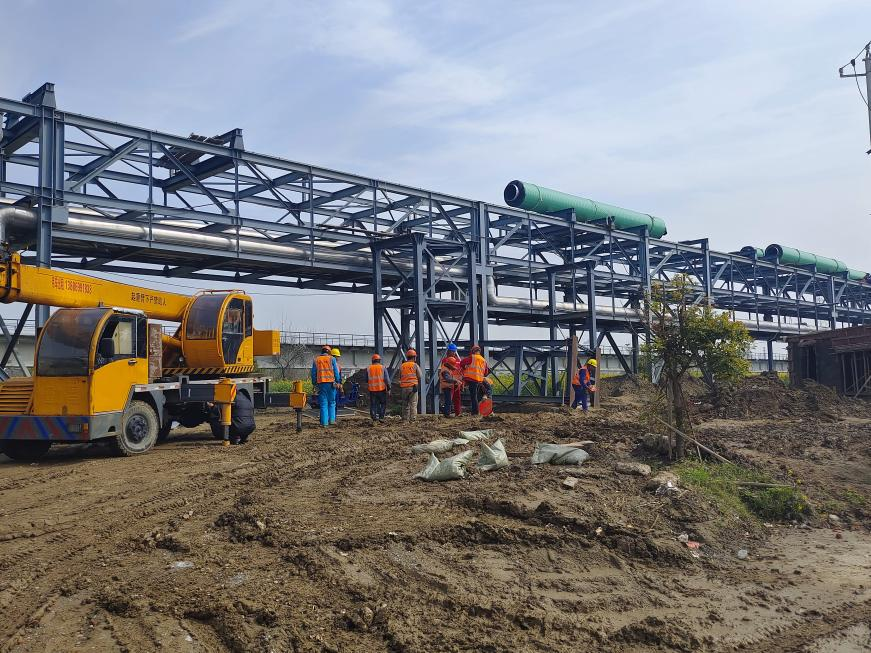

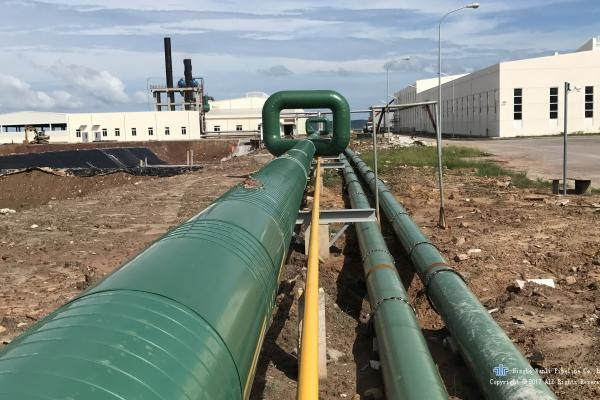

WBK-Ⅲ型預制架空蒸汽保溫管是一種用于輸送過熱蒸汽和飽和蒸汽的新型保溫管道，可使用于地面任何可架空敷設的地帶，特別適用于長距離輸送熱網應用。采用復合保溫結構、工廠預制化工藝生產、現場模塊化施工模式，具有結構長期穩定、整體強度大、施工方便快捷、保溫效果好、終身免維護等優點，使熱網管線實現更高能效、更長距離、更大覆蓋。

輸送介質	過熱蒸汽、飽和蒸汽
設計壓力	P≦2.5MPa（超過2.5MPa可另行定制生產）
設計溫度	T≤350℃（超過350℃可另行定制生產）
適用場所	可架空敷設地帶，適用于長距離輸送熱網應用
執行標準	T/CDHA2-2019、Q/YZJKBWG001-2018
使用年限	25年以上

產品參數

Product parameters

工作鋼管

無縫流體鋼管、埋弧焊螺旋鋼管

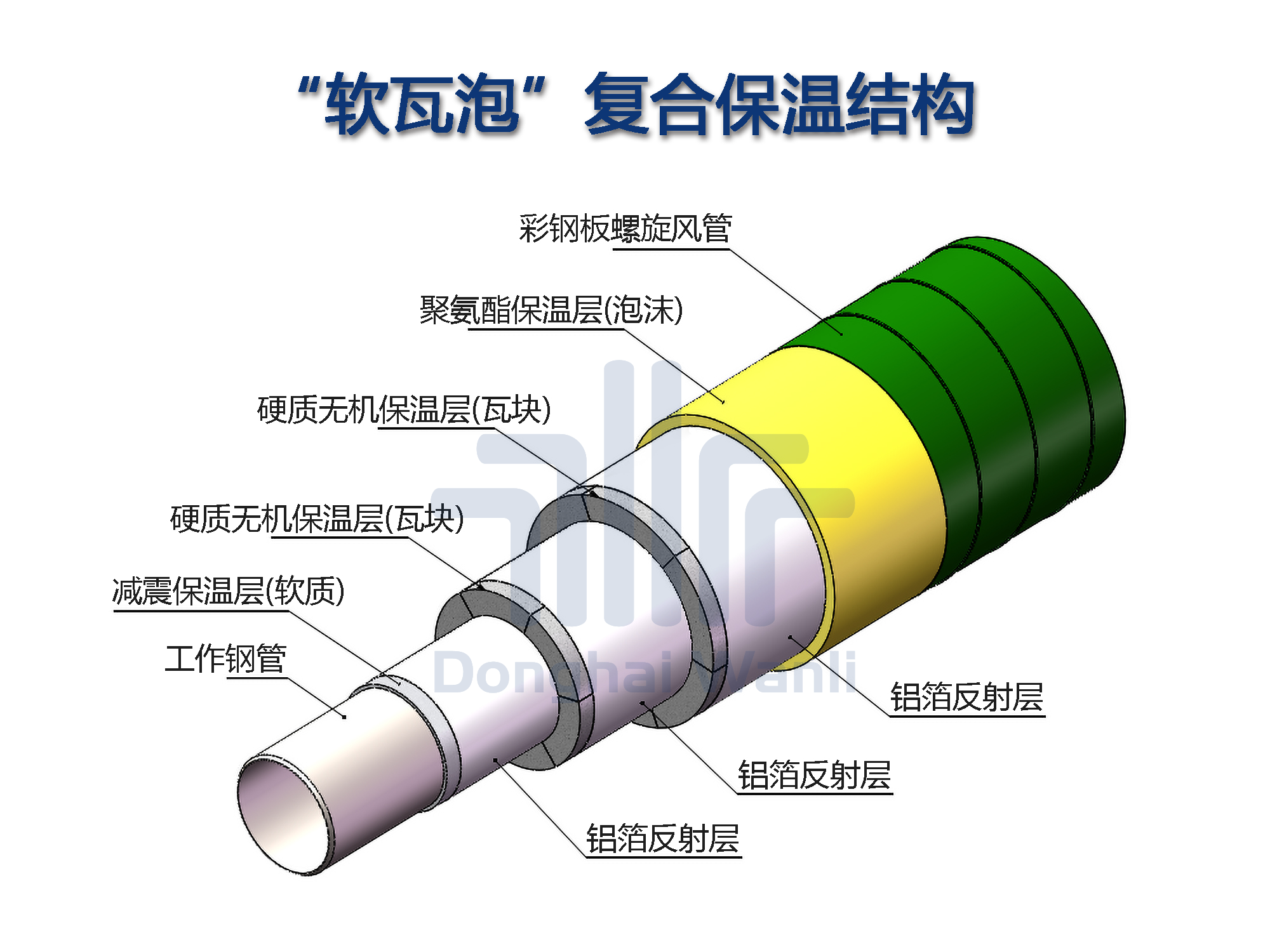

保溫層

玻璃纖維保溫氈、納米氣凝膠氈、硅酸鈣、聚氨酯硬脂泡沬

外套鋼管

彩鋼板螺旋風管、鋁合金螺旋風管

產品特點

Product advantages

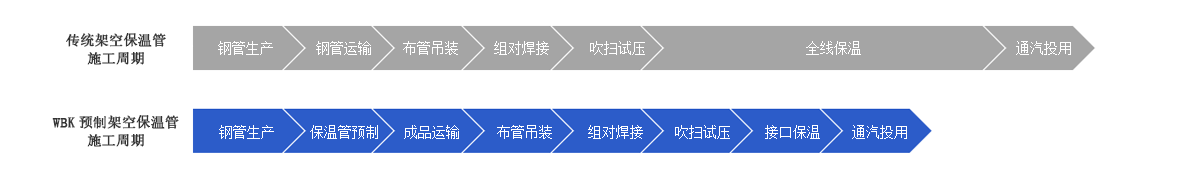

1、 項目周期短：

WBK預制架空蒸汽保溫管道通過車間預制化生產，實現了各生產、施工環節的可控管理，減少了現場的安裝工程量，提高了現場的施工效率，大大縮短了項目周期。

以1公里架空管線為例，傳統方式的現場保溫施工長度為1000米，而WBK保溫管的現場保溫施工長度僅為50米（僅對100個接口處進行保溫即可），這完全是數量級的跨越。

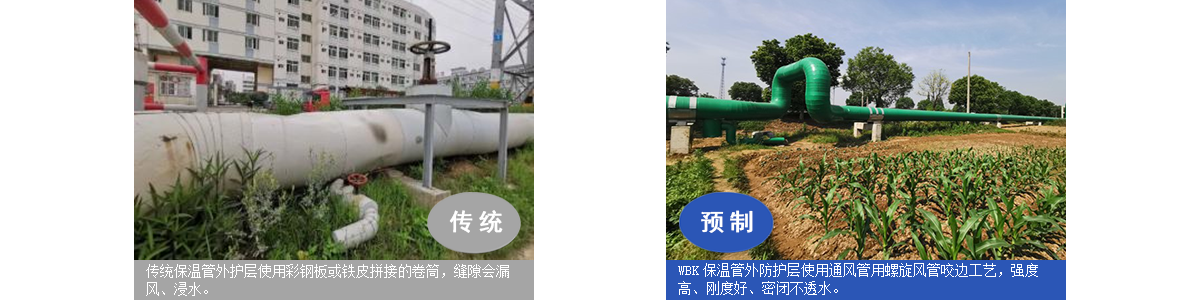

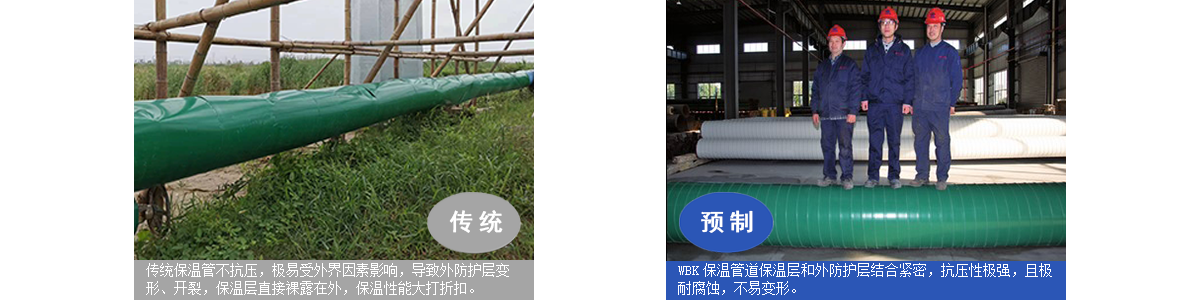

2、保溫效果穩定，綜合性能強，使用壽命長：

WBK預制架空蒸汽保溫管道，采用以硬質硅基保溫材料為主體的復合保溫層，保溫效果持久穩定；結合高強度外防護層，光滑美觀，兼具優異的保溫、抗壓和防水性能，使用壽命長達25年以上，全壽期經濟性好。

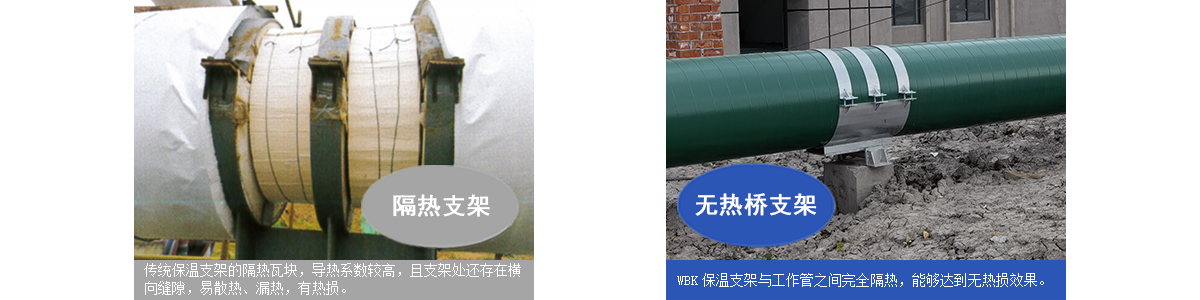

3、零熱橋：

WBK預制架空蒸汽保溫管道，直接在管道外壁使用無熱損支架，完全避免了普通隔熱支架與工作管接觸所產生的“熱橋效應”，從而在支架處達到零熱損效果。



產品規格表

Product specifications

WBK系列預制架空蒸汽保溫管規格表
公稱通徑	工作鋼管規格 (mm）	外防護層規格（mm）	復合保溫層厚度（mm）			重量（kg/m）	產品長度 (m)
公稱通徑	工作鋼管規格 (mm）	外防護層規格（mm）	減震層	支撐層	聚合層	重量（kg/m）	產品長度 (m)
DN100	Φ108×4	Φ321×0.5	6	80	20	10	12.5
DN125	Φ133×4.5	Φ346×0.5	6	80	20	14	12.5
DN150	Φ159×5	Φ400×0.5	6	90	25	19	12.5
DN200	Φ219×6	Φ502×0.5	6	110	25	31	12.5
ND250	Φ273×7	Φ567×0.5	10	115	25	46	12.5
DN300	Φ325×8	Φ636×0.5	10	120	25	63	12.5
DN350	Φ377×8	Φ738×0.8	10	140	30	73	12.5
DN400	Φ426×10	Φ788×0.8	10	140	30	103	12.5
DN450	Φ478×10	Φ862×0.8	10	150	30	115	12.5
DN500	Φ529×10	Φ911×0.8	10	150	30	128	12.5
DN600	Φ630×10	Φ1032×1.0	10	160	30	153	12.5
DN700	Φ720×10	Φ1152×1.0	10	170	35	175	12.5
DN800	Φ820×10	Φ1282×1.0	10	180	40	200	12.5
DN900	Φ920×10	Φ1197×1.0	10	190	45	224	12.5
